氣溶膠光度計掃描法和粒子計數器掃描法的具體操作步驟和注意事項有哪些？

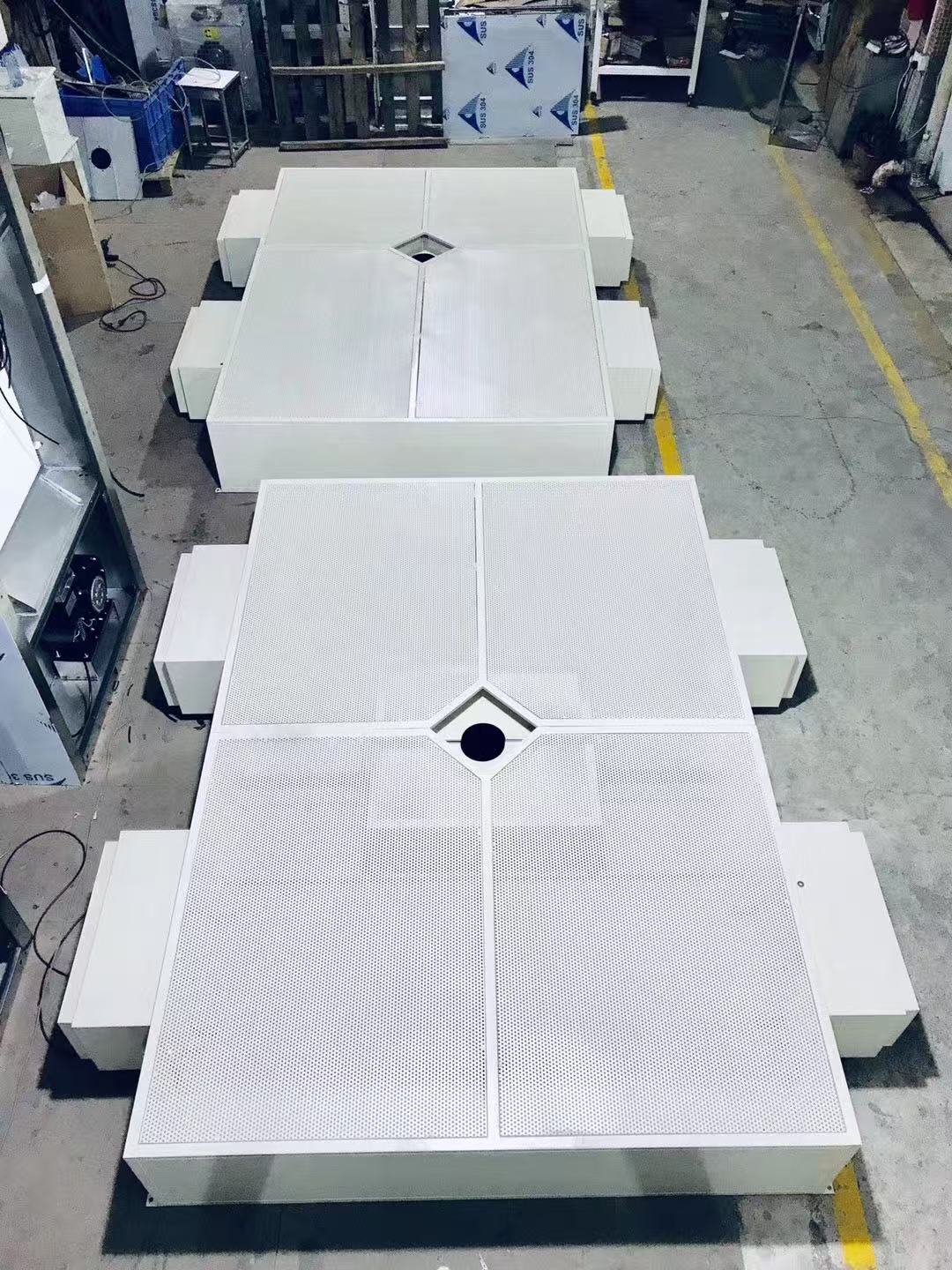

在半導體潔淨室ULPA過濾器檢漏中，**氣溶膠光度計掃描法**（精度高，核心區域首選）與**粒子計數器掃描法**（靈活，非核心區域適配）的操作步驟和注意事項，需圍繞“精準檢測、避免汙染”核心目標展開，同時適配半導體對亞微米級微粒的嚴苛控製要求。以下是兩種方法的詳細操作流程及關鍵注意事項： 一、氣溶膠光度計掃描法（以PAO氣溶膠為例） # 1. 操作步驟（共6步，核心是“上遊發塵+下遊掃描”） ## 步驟1：檢測前準備（關鍵是“隔離與淨化”） - **潔淨區隔離**：關閉ULPA過濾器所在潔淨室的人員通道，在門口設置“檢測中”標識；若為光刻、晶圓鍵合等核心區域，需提前轉移區域內的晶圓及敏感設備（或用Class 1級潔淨罩覆蓋），避免PAO氣溶膠汙染。   - **設備校準與連接**：    - 校準氣溶膠光度計：用標準濃度PAO氣溶膠（如10⁸粒/m³）校準光度計，確保讀數誤差≤±5%；    - 連接發塵係統：將PAO氣溶膠發生器的出口通過“防靜電軟管”（內徑≥50mm）連接至ULPA過濾器的**上遊靜壓腔**（或風道入口），軟管需用潔淨氮氣吹掃5分鍾，去除內壁殘留微粒。   - **人員與工具準備**：維護人員穿Class 1級無塵服，攜帶掃描探頭（包裹防靜電套）、標記筆（潔淨室專用）、塞尺（精度0.01mm）；提前用超純水清潔掃描探頭，並用氮氣吹幹。## 步驟2：上遊氣溶膠濃度穩定（核心是“濃度達標”） - 啟動PAO發生器，調節發塵量，使ULPA過濾器**上遊**的氣溶膠濃度穩定在10⁷~10⁹粒/m³（通過上遊采樣口的光度計讀數確認），維持10分鍾——濃度過低會導致下遊泄漏信號弱，過高可能堵塞過濾器或汙染設備。   - 記錄上遊穩定濃度值（如C₁=5×10⁸粒/m³），計算下遊允許最大濃度（C₂=C₁×0.001%=5×10³粒/m³，對應半導體允許泄漏率≤0.001%）。## 步驟3：下遊背景濃度檢測（排除幹擾） - 在ULPA過濾器下遊（距離麵板10cm處）選取3個均勻分布的“空白點”（非濾芯區域，如框架邊緣），用光度計探頭檢測背景濃度，需≤100粒/m³——若背景濃度過高，需用潔淨氮氣吹掃下遊區域，直至達標（避免背景幹擾泄漏判斷）。## 步驟4：下遊掃描檢測（逐點覆蓋，重點是“密封邊緣”） - **掃描路徑**：按“先濾芯本體、後密封邊緣”的順序，采用“之”字形掃描，掃描速度≤5cm/s（速度過快會錯過微泄漏點），探頭與過濾器麵板的距離保持5~10mm；    - 濾芯本體：按2×2cm網格逐點掃描，重點關注濾芯中心、四角（易破損區域）；    - 密封邊緣：沿濾芯與框架的接縫、框架與靜壓腔的接縫，以1cm間距緩慢掃描（這些區域泄漏占比超30%）。   - **泄漏判斷**：若某點讀數＞C₂（允許最大濃度），立即用標記筆標記位置，記錄泄漏值（如8×10³粒/m³），並在該點周圍5cm範圍內重複掃描，確認泄漏範圍。## 步驟5：泄漏修複與複檢 - 對標記的泄漏點分析原因：    - 若為密封膠條變形，更換半導體級氟橡膠膠條，重新均勻壓合（用塞尺檢查縫隙≤0.1mm）；    - 若為濾芯本體破損，直接更換新ULPA濾芯（禁止修補，避免後續二次泄漏）。   - 修複後，對泄漏區域及周邊10cm範圍重新掃描，確保讀數≤C₂，才算合格。## 步驟6：檢測後淨化（消除PAO殘留） - 關閉PAO發生器，拆除發塵係統，用潔淨氮氣對上遊靜壓腔、下遊區域分別吹掃1~2小時（每小時檢測一次下遊PAO濃度，直至≤10粒/m³）；   - 清理掃描工具，記錄檢測數據（上遊濃度、泄漏點位置、修複措施、複檢結果），錄入MES係統（半導體追溯要求保留≥3年）。 # 2. 注意事項（核心是“防汙染、保精度”） - **PAO殘留控製**：檢測後必須徹底吹掃，尤其光刻區的ULPA過濾器，PAO殘留可能附著在光刻機鏡頭上，導致成像偏差；若為DPMS納米氣溶膠（無殘留），可省略吹掃，但設備成本更高。   - **設備安全**：PAO氣溶膠為易燃油霧，檢測區域禁止使用明火（如焊接設備），且需保持通風（避免濃度過高引發安全風險）。   - **掃描精度**：探頭需垂直於過濾器麵板，避免傾斜導致讀數偏差（傾斜角度＞15°，讀數可能偏低30%）；掃描時禁止觸碰濾芯表麵，防止人為破損。 二、粒子計數器（OPC）掃描法 # 1. 操作步驟（共5步，核心是“背景比對+多粒徑檢測”） ## 步驟1：檢測前準備（簡化，無需發塵係統） - **潔淨室與設備準備**：關閉潔淨室人員流動，啟動層流天花風機，運行30分鍾使氣流穩定；校準OPC（用標準粒子發生器校準0.1μm、0.3μm粒徑通道，計數誤差≤±10%）。   - **人員與工具**：人員穿Class 3級無塵服（非核心區域要求），攜帶OPC（設置“累計計數模式”，采樣流量2.83L/min）、標記筆、潔淨抹布。## 步驟2：下遊背景濃度檢測（關鍵基準） - 在ULPA過濾器下遊的潔淨區域（遠離過濾器1m處），用OPC連續采樣5分鍾，記錄0.1μm、0.3μm粒徑的背景濃度（如B₀₁=5粒/m³，B₀₃=2粒/m³）——背景濃度需滿足對應潔淨等級要求（如Class 5級：0.3μm≤100粒/m³），否則需延長氣流穩定時間。## 步驟3：過濾器下遊掃描（多粒徑同步檢測） - **掃描路徑**：同氣溶膠法，按“之”字形掃描（速度≤5cm/s），探頭距離過濾器麵板5mm，重點掃描濾芯本體（2×2cm網格）、密封邊緣（1cm間距）；   - **數據記錄**：每掃描一個點，停留5秒（確保OPC計數穩定），記錄0.1μm（C₁）、0.3μm（C₃）的實時濃度，計算“濃度差”（ΔC₁=C₁-B₀₁，ΔC₃=C₃-B₀₃）。   - **泄漏判斷**：若ΔC₁＞10粒/m³或ΔC₃＞5粒/m³（半導體非核心區域允許值），標記為泄漏點（如封裝區ULPA，0.3μm濃度差＞5粒/m³即判定泄漏）。## 步驟4：泄漏修複與複檢 - 泄漏原因分析與修複同氣溶膠法（密封問題換膠條，濾芯破損換濾芯）；   - 修複後，對泄漏區域重新掃描，確保ΔC₁≤10粒/m³、ΔC₃≤5粒/m³，且連續3次采樣數據穩定（無波動）。## 步驟5：檢測後記錄（無殘留，流程簡化） - 清理OPC探頭（用潔淨氮氣吹掃），記錄背景濃度、各點掃描數據、修複措施，錄入潔淨室管理係統；無需額外吹掃（無氣溶膠殘留），檢測後可直接恢複潔淨室使用。 # 2. 注意事項（核心是“防背景幹擾、保計數穩定”） - **背景濃度控製**：掃描前需確保潔淨室無人員活動、設備運行（如風扇、傳送帶），避免氣流擾動導致背景濃度升高（如人員走動可能使0.1μm濃度瞬間升至50粒/m³，誤判為泄漏）。   - **OPC采樣要求**：采樣流量需穩定（±5%以內），禁止在掃描過程中調整流量；若OPC報警“計數飽和”（濃度＞10⁶粒/m³），需立即遠離該點，待讀數恢複後重新采樣（避免傳感器過載損壞）。   - **粒徑選擇**：半導體非核心區域（如封裝區）需優先關注0.3μm粒徑（工藝敏感粒徑），而Class 4級以上區域需同步檢測0.1μm粒徑，避免遺漏亞微米級泄漏。 兩種方法的操作與注意事項核心差異對比 | 維度                | 氣溶膠光度計掃描法                          | 粒子計數器掃描法                          | |---------------------|---------------------------------------------|-------------------------------------------| | 核心設備            | PAO發生器+高精度光度計（需校準）            | OPC（多粒徑通道，需校準）                  | | 關鍵準備步驟        | 上遊發塵並穩定濃度（10⁷~10⁹粒/m³）          | 下遊背景濃度檢測（需≤潔淨等級限值）        | | 掃描重點            | 密封邊緣（泄漏占比高），需計算允許濃度      | 濾芯本體+邊緣，按“濃度差”判斷              | | 檢測後處理          | 必須氮氣吹掃（消除PAO殘留）                  | 無需吹掃（無殘留）                        | | 核心注意事項        | 防PAO汙染設備、控製發塵濃度                 | 防背景幹擾、確保OPC采樣穩定                | | 適用場景            | 半導體核心區域（光刻、晶圓鍵合，Class 1~3級）| 非核心區域（封裝、測試，Class 4~6級）      | 總結 兩種方法的操作均需遵循“準備→檢測→修複→記錄”的流程，但核心差異源於精度需求：   - 氣溶膠光度計法需通過“上遊發塵+精準控濃”實現0.0001%級泄漏檢測，操作複雜但精度高，適合核心區域；   - 粒子計數器法通過“背景比對”簡化流程，精度稍低但靈活無殘留，適合非核心區域。   無論哪種方法，半導體場景下的核心原則都是“**避免檢測過程引入汙染**”（如PAO殘留、人員帶入微粒），同時確保數據可追溯，為工藝良率提供保障。
