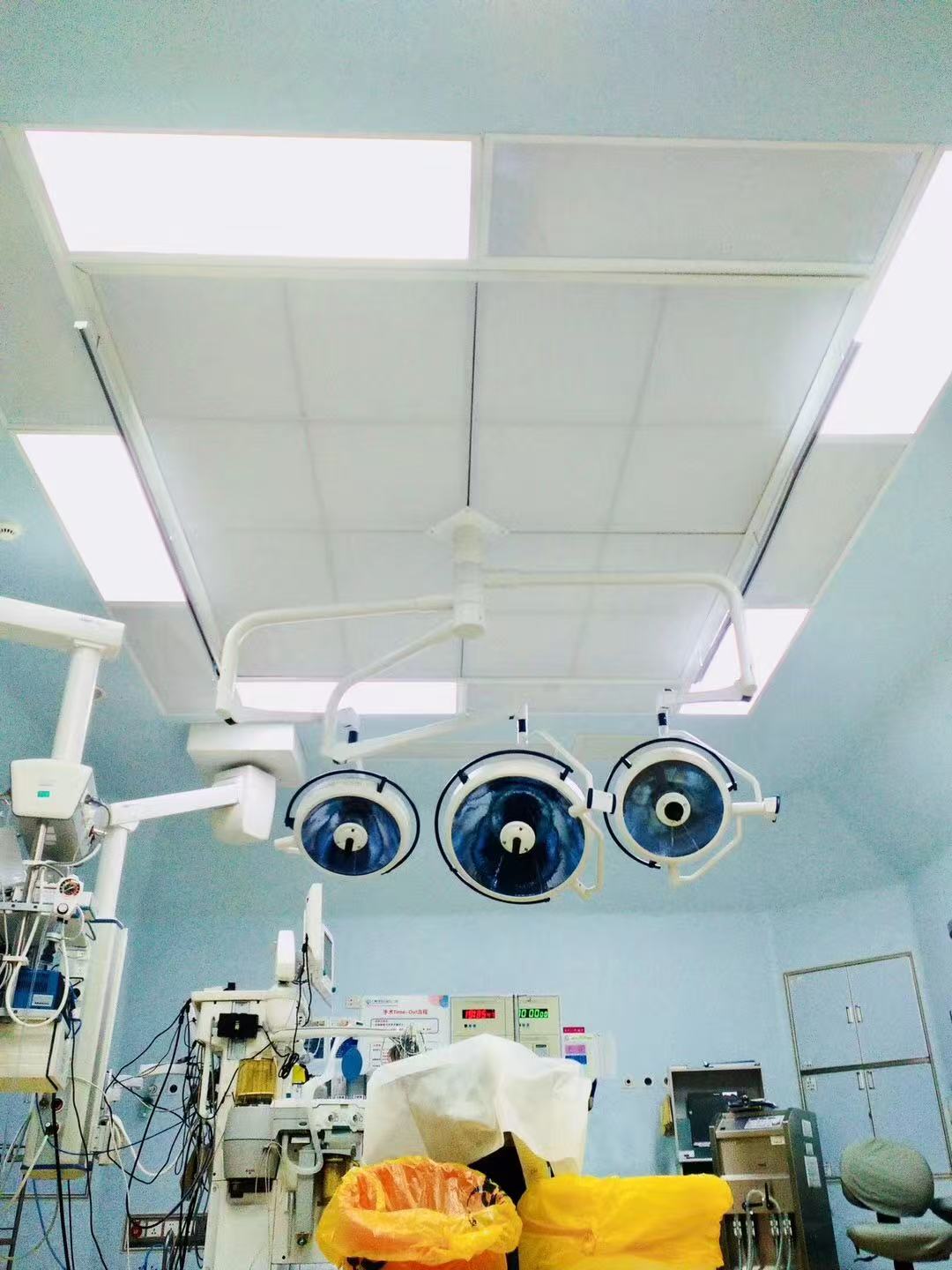

不同規格的層流天花（如2600×2400mm vs 2600×1400mm）在氣流組織設計上有何特殊考量？

不同規格的層流天花（以2600×2400mm大尺寸與2600×1400mm小尺寸為例），其氣流組織設計的核心差異源於**覆蓋麵積、目標區域潔淨需求、氣流擴散路徑**的不同，需通過“風道分區、均（jun1）流優化、靜壓平衡、風速補償”等針對性設計，確保無論尺寸大小，均能在核心區域（如手術台、操作台）形成穩定垂直層流，避免因尺寸差異導致的氣流不均（jun1）、潔淨死角等問題。具體特殊考量可從以下4個維度展開： 一、風道與靜壓腔設計：大尺寸側重“分區控壓”，小尺寸側重“緊湊聚流” 層流天花的風道與靜壓腔是氣流“穩壓輸送”的核心，需根據尺寸匹配不同的結構設計，避免因麵積差異導致的靜壓不均：   - **2600×2400mm大尺寸：多分區風道+獨立靜壓腔，解決“遠距離輸送壓力衰減”**    大尺寸層流天花覆蓋麵積達6.24㎡（如大型雜交手術室、雙手術台場景），氣流從風機到邊緣區域的輸送距離長（最遠可達1.2m），易因“沿程阻力”導致邊緣靜壓低於中心，出現“中心風速高、邊緣風速低”的問題。因此設計上需：    1. **風道分區**：將主風道分為“中心主風道+兩側分支風道”，主風道負責中心區域送風，分支風道通過“等徑支管”（直徑≥150mm）向邊緣區域輸送氣流，支管間距≤500mm，確保各區域風道風量分配均勻（中心與邊緣風量差異≤5%）；    2. **靜壓腔獨立劃分**：靜壓腔按“3×3網格”分為9個獨立小腔室（每個腔室約0.7㎡），每個小腔室與對應的風道支管連接，腔室間用“導流隔板”（高度50mm）分隔，避免氣流在靜壓腔內橫向竄動導致壓力失衡，確保每個小腔室的靜壓值差異≤3Pa（通過微壓計實測）；    3. **風機多台配置**：若單台風機無法滿足大尺寸風量需求（如額定風量需≥3000m³/h），會配置2~3台EC變頻風機（如每台風量1500m³/h），分別對應不同分區的風道，風機轉速可獨立調節（中心風機轉速略低，邊緣風機轉速略高），補償壓力衰減。  - **2600×1400mm小尺寸：單風道+緊湊型靜壓腔，避免“小空間氣流紊流”**    小尺寸層流天花覆蓋麵積僅3.64㎡（如小型手術室、單人操作台場景），氣流輸送距離短（最遠0.7m），但空間緊湊易因“風道轉折”產生紊流。設計上需：    1. **單風道直送**：采用“一字型主風道”（直徑≥120mm），沿長度方向居中布置，風道無多餘轉折，氣流直接從風道兩側“等距出風口”（間距≤300mm）進入靜壓腔，減少沿程阻力與紊流；    2. **靜壓腔無分區設計**：靜壓腔為整體式結構，但內部設置“蜂窩狀導流柱”（直徑20mm，間距100mm），導流柱可引導氣流均勻擴散，避免氣流在小空間內“回旋”導致的局部高壓（如角落風速驟升），確保靜壓腔整體壓力差≤2Pa；    3. **單台風機精準匹配**：配置1台與風量匹配的EC風機（額定風量1800~2200m³/h），風機出風口與風道采用“軟連接+整流網”，將風機排出的螺旋氣流轉化為平直氣流，避免氣流衝擊靜壓腔壁產生紊流。 二、均流結構設計：大尺寸側重“邊緣補償”，小尺寸側重“中心聚流” 均流板是氣流“均勻出風”的關鍵，需根據尺寸匹配不同的均流精度與結構，確保核心區域風速達標：   - **2600×2400mm大尺寸：雙層均（jun1）流+邊緣開孔優化，解決“邊緣風速衰減”**    大尺寸層流天花的邊緣區域（如2600mm長度的兩端、2400mm寬度的兩側），氣流需穿透均流板的距離長，易因“板內阻力”導致風速低於中心（如中心風速0.3m/s，邊緣僅0.2m/s）。設計上需：    1. **雙層均流板**：上層為“大孔徑格柵均流板”（孔徑25mm，開孔率80%），初步分散氣流；下層為“蜂窩均流板”，但邊緣區域的蜂窩孔深度比中心區域增加5mm（中心孔深20mm，邊緣25mm），通過“深孔效應”增強邊緣氣流的定向性，減少擴散損失；    2. **邊緣風速補償**：在層流天花的4個邊緣區域（寬度150mm），均流板的開孔率比中心區域提高5%（中心開孔率75%，邊緣80%），通過“增加開孔麵積”降低邊緣氣流的穿透阻力，使邊緣風速與中心風速差異≤0.03m/s（如中心0.3m/s，邊緣0.27~0.33m/s）；    3. **邊緣密封加強**：均流板與箱體的邊緣接縫處采用“雙道矽膠密封”（內圈密封氣流，外圈防止外部空氣滲入），避免邊緣“漏風”導致的風速下降。  - **2600×1400mm小尺寸：單層高精度均流+中心聚流設計，避免“小區域氣流擴散浪費”**    小尺寸層流天花的核心區域集中（如手術台僅1.8×0.8m），需避免氣流過度擴散導致“非核心區風速超標、核心區風速不足”。設計上需：    1. **單層微孔均流板**：采用“孔徑8mm的蜂窩均流板”（比大尺寸的孔徑小4mm），開孔率70%（略低於大尺寸），通過“小孔徑”增強氣流定向性，使氣流擴散角度≤10°（大尺寸通常≤15°），減少氣流向非核心區擴散；    2. **中心聚流結構**：在均流板對應核心區（如中心1.2×1.0m範圍）的區域，蜂窩孔的排布密度比周邊高10%（中心每平方厘米3個孔，周邊2.7個孔），通過“增加孔密度”提高核心區的風量占比（核心區風量占總風量的60%~70%），確保核心區風速穩定在0.25~0.3m/s；    3. **邊緣導流圈**：在均流板的邊緣（寬度50mm）設置“向上傾斜5°的導流圈”，引導邊緣氣流向中心輕微匯聚，避免氣流直接吹向手術室牆壁導致“壁麵反彈汙染”。 三、風速控製與補償：大尺寸側重“分區調節”，小尺寸側重“動態適配” 實際使用中，不同尺寸的層流天花麵臨的“氣流幹擾因素”不同，需通過差異化的控製邏輯確保風速穩定：   - **2600×2400mm大尺寸：多區域風速傳感器+獨立調節，應對“局部遮擋幹擾”**    大尺寸層流天花常覆蓋多設備場景（如雜交手術室的DSA設備、器械台），易出現“局部遮擋”（如設備遮擋邊緣區域）導致的風速波動。設計上需：    1. **多傳感器布局**：在層流天花下方1m處（對應手術台高度）設置9個風速傳感器（3×3網格，與靜壓腔分區對應），實時監測各區域風速（精度±0.01m/s）；    2. **獨立風閥調節**：每個靜壓腔分區對應1個微型電動風閥（調節精度±1%），若某區域風速低於設定值（如0.25m/s），控製係統會自動開大對應風閥，增加該區域風量；若風速過高（如0.35m/s），則關小風閥，確保各區域風速均勻性誤差≤5%；    3. **設備遮擋補償**：通過“紅外傳感器”檢測設備遮擋位置（如DSA設備遮擋右側區域），自動提高遮擋區域周邊的風速（如周邊風速從0.3m/s提至0.32m/s），形成“氣流屏障”，避免遮擋處出現潔淨死角。  - **2600×1400mm小尺寸：單傳感器+整體變頻，適配“小空間動態需求”**    小尺寸層流天花多用於單一操作場景（如眼科手術），幹擾因素主要為“濾料堵塞”或“人員靠近導致的氣流擾動”，設計上需：    1. **單傳感器居中布置**：在層流天花中心下方1m處設置1個風速傳感器，雖僅監測中心風速，但因小尺寸氣流擴散範圍小，中心風速可間接反映整體風速（中心與邊緣風速差異≤0.04m/s）；    2. **整體變頻補償**：風機與傳感器聯動，當中心風速因濾料堵塞下降（如從0.3m/s降至0.27m/s），EC風機自動提高轉速（如從2000rpm提至2200rpm），增加總風量，使中心風速恢複至設定值；若人員靠近導致局部風速波動，風機通過“小幅變頻”（轉速波動±50rpm）快速穩定氣流，避免過度調節導致能耗浪費；    3. **低阻設計**：小尺寸層流天花的風道、靜壓腔均采用“低阻材質”（如內壁光滑的ABS塑料），風道沿程阻力比大尺寸低15%~20%，減少風機調節頻率，提升風速穩定性。 四、回風配合設計：大尺寸側重“多口回風+梯度控流”，小尺寸側重“就近回風+氣流循環” 層流天花的氣流組織需與回風配合形成完整循環，不同尺寸需匹配不同的回風布局，避免氣流短路或滯留：   - **2600×2400mm大尺寸：多組下回風+分區回風閥，解決“大麵積氣流滯留”**    大尺寸層流天花覆蓋區域大，若回風不足易導致氣流在角落滯留（如2400mm寬度的兩側）。設計上需：    1. **多口回風布局**：在層流天花覆蓋區域的下方，沿四周牆麵設置4~6個下回風孔（每個回風口麵積≥0.1㎡），回風口間距≤1.5m，確保氣流能從各區域快速排出，避免滯留；    2. **分區回風調節**：每個回風口配備“手動風閥”，可根據實際使用場景調節各回風口的開啟度（如雙手術台場景，靠近兩台手術台的回風口開大，中間回風口開小），引導氣流向核心區下方匯聚，減少非核心區氣流幹擾；    3. **梯度風速設計**：核心區（如手術台）下方的回風口風速控製在0.4~0.5m/s，邊緣區域回風口風速控製在0.3~0.4m/s，形成“核心強回風、邊緣弱回風”的梯度，避免邊緣氣流反向卷入核心區。  - **2600×1400mm小尺寸：雙側就近回風+小口徑回風，避免“小空間氣流短路”**    小尺寸層流天花覆蓋區域緊湊，若回風位置不當易導致“送風直接被回風吸走”（氣流短路），降低潔淨效率。設計上需：    1. **雙側就近回風**：在層流天花覆蓋區域的兩側（如2600mm長度的兩端）設置2個下回風孔（每個回風口麵積≥0.08㎡），回風口與層流天花邊緣的距離≤0.5m，確保氣流從頂部下送後，能快速從兩側回風排出，形成“短路徑循環”（氣流循環路徑≤2m），避免短路；    2. **回風風速匹配**：回風口風速控製在0.35~0.4m/s，與層流天花的出風風速（0.25~0.3m/s）形成“微正壓差”（回風風速略高），既保證氣流順利排出，又避免回風過快導致核心區氣流被“吸偏”；    3. **回風過濾簡化**：小尺寸場景的回風汙染量較低，回風口僅配置“初效過濾棉”（G3級），無需中效過濾，減少回風阻力，確保氣流循環順暢。 總結：尺寸差異的核心是“適配覆蓋需求，平衡靜壓與風速” 無論是2600×2400mm大尺寸還是2600×1400mm小尺寸，層流天花氣流組織設計的核心邏輯均為“讓潔淨氣流精準覆蓋核心區，避免不均與浪費”，但具體手段因尺寸差異而不同：   - 大尺寸的關鍵是“解決遠距離輸送的壓力與風速衰減”，通過分區、多風機、多回風實現均勻；   - 小尺寸的關鍵是“避免小空間的紊流與短路”，通過緊湊結構、精準變頻、就近回風保障穩定。   最終目的均是在目標區域形成“風速均勻、無死角、無幹擾”的垂直層流，滿足不同場景的潔淨需求。
